Index » Technická poradna » ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

gigavolt (Člen)
13.09.2009 21:44:47
Offline

ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

zdravim mam bandita r.v.1998 a chtel bych ukazetel zarazeny rychlosti....tak se chci zeptat jestli jste to nekdo uz resil (na mechanickym nahonu na tachometr)zdrejme tam musi bejt nejakej prevodnik ale aby nevysel na 3000.    nasel jsem tady z odkazu toho typka co delal na bandita ten uzkazetl rychlosti jak to bere primo ze špajsky .........zkoušel jste to nekdo?cool


konečně plnotučná bandaska :-)
Peka (Člen)
14.09.2009 08:25:15
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

ja to mam udelany primo z gear sensoru upravou, vyslo to na par kacek, plus prace nejaka ta hodka


B12 neni uz je autobus :)
pavel dolínek (Člen)
14.09.2009 15:45:20
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

mluf cesky peka a podrobne to popissmile1cool


"una storia italiana"
luig (Člen)
14.09.2009 15:54:55
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

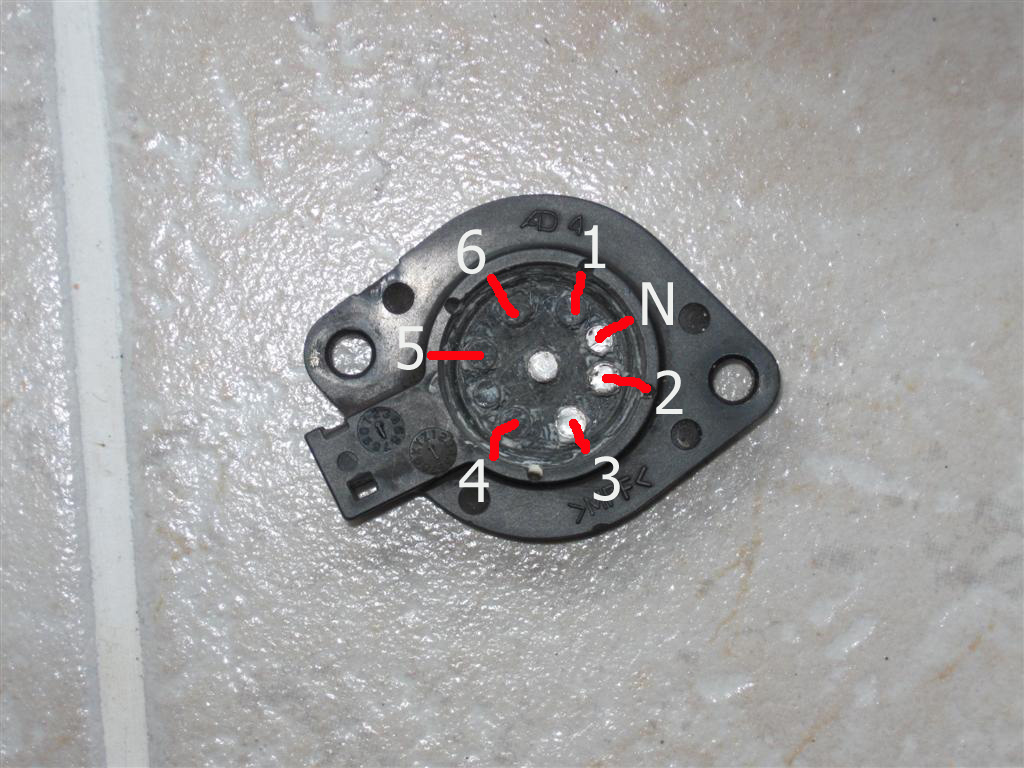

gear sensor neboli čidlo kvaltů, takovej kulatej hajzl když sundáš kdyt řetězovýho kolečka (pastorku) tak je to kousek nad kolečkem, vede do toho kabel


Ne asi
gigavolt (Člen)
14.09.2009 16:19:05
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

peka:jojo to chapu videl jsem to z toho gear senzoru na tom netu..... ale  neni mi moc jasny jak to vyrobit...(respektive jak tam dodelat ty dalsi kontaky....)pokud to dobre chapu..nebo  se tam otaci jen nejakej kus materialu a funguje to indukčně?.... muzu poprosit o nejakej popisek dekuji :)help


konečně plnotučná bandaska :-)
fox101. (Člen)
14.09.2009 17:10:08
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Taky bych chtel poprosit, koupim flasku (osobne dovezu) good

pepas (Člen)
14.09.2009 18:55:42
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

já bych se taky přidal k prosbě. taky mám 98.

Peka (Člen)
14.09.2009 19:23:10
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

je to uplne jednoduche a trivialni.

jsou tam 3 kontakty neutral, 2 a 3 plus stred zem (-), musi se to oddelat ten sensor, ze strany co je kabel se musi vydlabat ten silikon dostanete z tama nekolik vystupku bez kontaktu. Je treba ve stredu tech vystupku udelat dirku na 2.5mm sroubek se zapustnou hlavickou z mosazi - da se pajet. vyvrat pak zavit a dodelat lehke zapusteni. Pro B12 dodelat jen 1 4 5, pro B6 jeste 6. nasroubovat sroubky lehounce dotahnout ze strany vystupku zajistit matickou zapajet cinem. pak na brusku jde to zbousit ze strany kotouce, lehce a je to rovne. tak je upravenej vychozim zpusobem sensor, ted jen vybrat jak kdo chce zobrazovat razenou rychlost. Vetsinou 7-segmentovym displejem, abych pouzil minimum vodicu tak jsem do gear sensoru napajel 4 diody tak abych ziskal binarni kod pro max. 7 rychlosti. takze ze senzoru vychazi celkem 5 vodicu. jeden (-), jeden puvodni neutral jdouci zpet s minus do konektoru pod sedlem a 3 ovladaci signaly pro displey. displey jsem udelal ze 7 segmentovky a budice 7segmentovky plus obvody na rizeni budice, k tomu jsem si musel jeste vypichnout +12V a (-) z konektoru pro budiky.

Je to pro nekoho kdo umi bastlit elektroniku a manualni veci, je to reseni tak podomacku, ale nezavisi na nejakych otackach a rychlosti motorky, da se pouzit na starsi bandity ukazuje to okamzite zarazenou rychlost. nevyhoda zatim jsem nesehnal displey s vetsim svitem v zelene barve.smile2

jinak se podivejte na banditprostor do slozky peka tam dam fotky schema displeje.


B12 neni uz je autobus :)
Peka (Člen)
14.09.2009 19:34:11
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

dal jsem to do slozky fotkydiskuze


B12 neni uz je autobus :)
Peka (Člen)
14.09.2009 19:35:20
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

[img]http://www.suzukibandit.cz/prostor/fotkydiskuze/peka/IMG_3148 (Large).JPG[/img]


B12 neni uz je autobus :)
mr.BSE (Člen)
14.09.2009 20:10:46
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Jaky sou ted udaje pro FTP?
Nezazalohoval sem si ucty v total commanderu redface


Second Class Citizen
1130 Café Racer
Peka (Člen)
15.09.2009 08:16:41
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

ja pouzivam ftp://rex.pes.cz login: prostorsuzukibandit  heslo: suzukibandit


B12 neni uz je autobus :)
XJelen (Člen)
15.09.2009 08:35:34
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

a kdypa tams byl naposled co? už dávno nefunguje smile1 temný rytíř dávno odebral práva aby nebyl prostor zasírán infekcí evil


Strýcfajtr !!!
Peka (Člen)
15.09.2009 08:43:59
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

to je divny tak jakto ze se tam dostanu???


B12 neni uz je autobus :)
XJelen (Člen)
15.09.2009 08:57:06
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

jo počkéj... rexpes už se dva roky nepoužívá idontknow pak byl silver.amnet, tak to jó tam by ses dostat měl bo to dva roky už nikdo nespravuje, takže bych tam byl hodně voppatrnej.


Strýcfajtr !!!
mr.BSE (Člen)
15.09.2009 10:44:30
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

XJelen psal:

a kdypa tams byl naposled co? už dávno nefunguje smile1 temný rytíř dávno odebral práva aby nebyl prostor zasírán infekcí evil

Infekce by se tam nedostala, kdyby bylo aspoň minimálně "silné" heslo. Kombinace, která  byla nastavena tady byla opravdu strong...


Second Class Citizen
1130 Café Racer
Peka (Člen)
15.09.2009 11:13:04
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

njn ale dal jsem to na ten rexpes do fotkydiskuze/peka. Na amnet mi vubec nejde prihlasit


B12 neni uz je autobus :)
XJelen (Člen)
15.09.2009 11:16:36
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Peka psal:

Na amnet mi vubec nejde prihlasit

dyk to píšu, že je to zavřený evil


Strýcfajtr !!!
Peka (Člen)
15.09.2009 15:27:37
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

muzu to rozeslat na mail bigsmile


B12 neni uz je autobus :)
gigavolt (Člen)
15.09.2009 16:38:59
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

peka: jo posli mi to na e-mail prosim     email: gigavolt@centrum.czhelp


konečně plnotučná bandaska :-)
fox101. (Člen)
15.09.2009 16:53:32
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Prosim ja taky na jaroslav.poledna@reda.cz, ta flaska plati wine

pepas (Člen)
15.09.2009 19:11:09
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

mě prosím taky :chozes@seznam.cz

mr.BSE (Člen)
15.09.2009 19:57:03
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

To se z toho po ass. Já to mám z rexa stažený, mám to hodit k sobě na server, at to nemusíš rozesilat Peko?


Second Class Citizen
1130 Café Racer
Michal_B_B (Člen)
15.09.2009 19:59:10
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Mě také pls díkys... bartos.sedlcany@seznam.cz

osiris (Člen)
15.09.2009 20:00:55
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

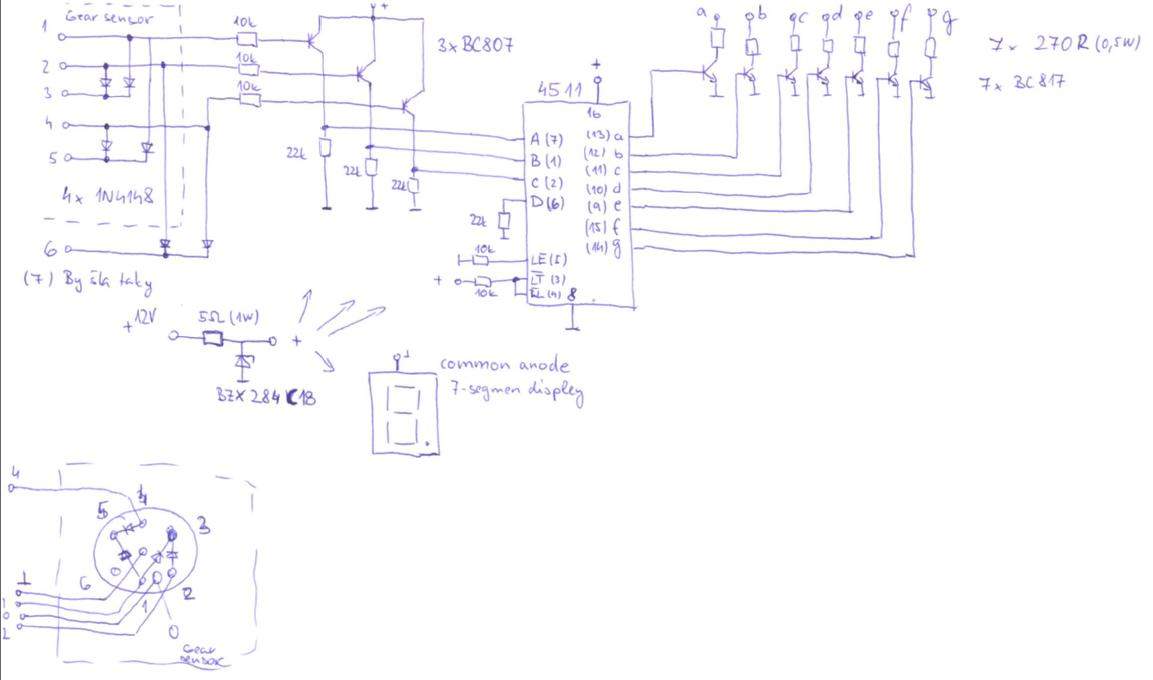

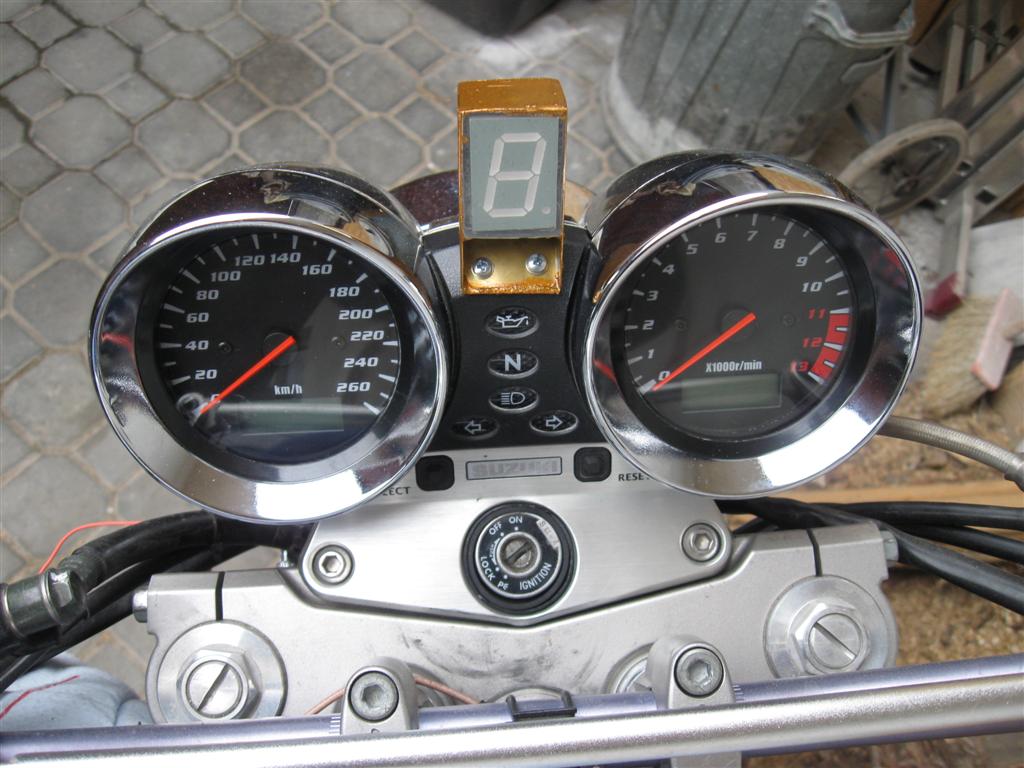

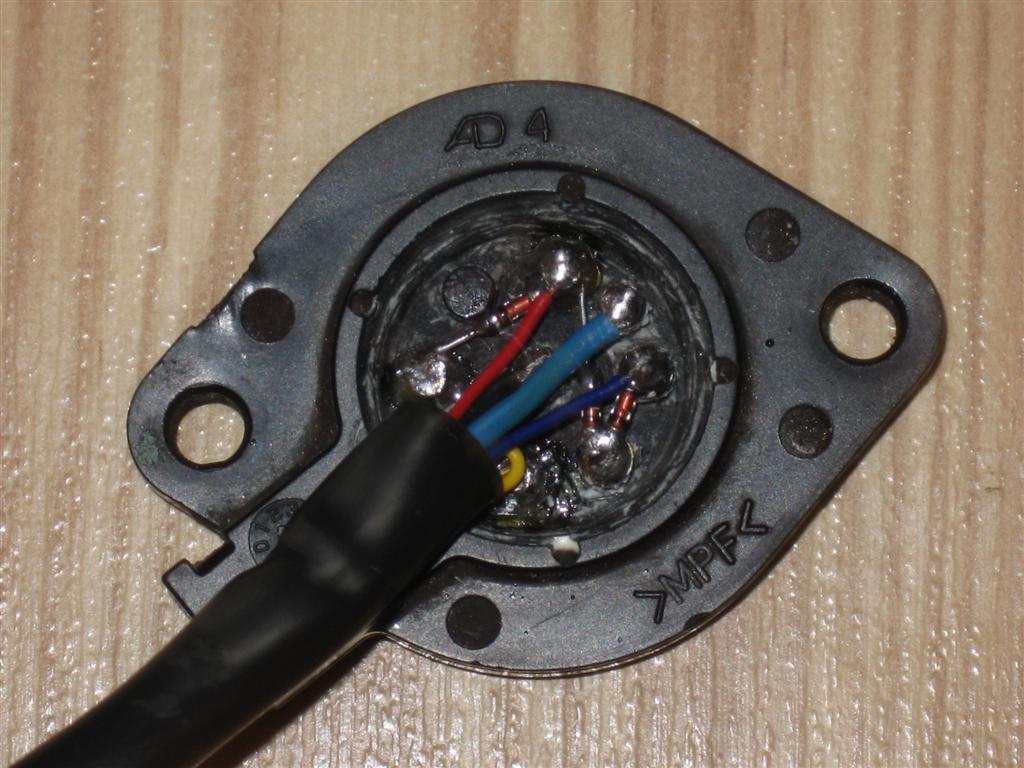

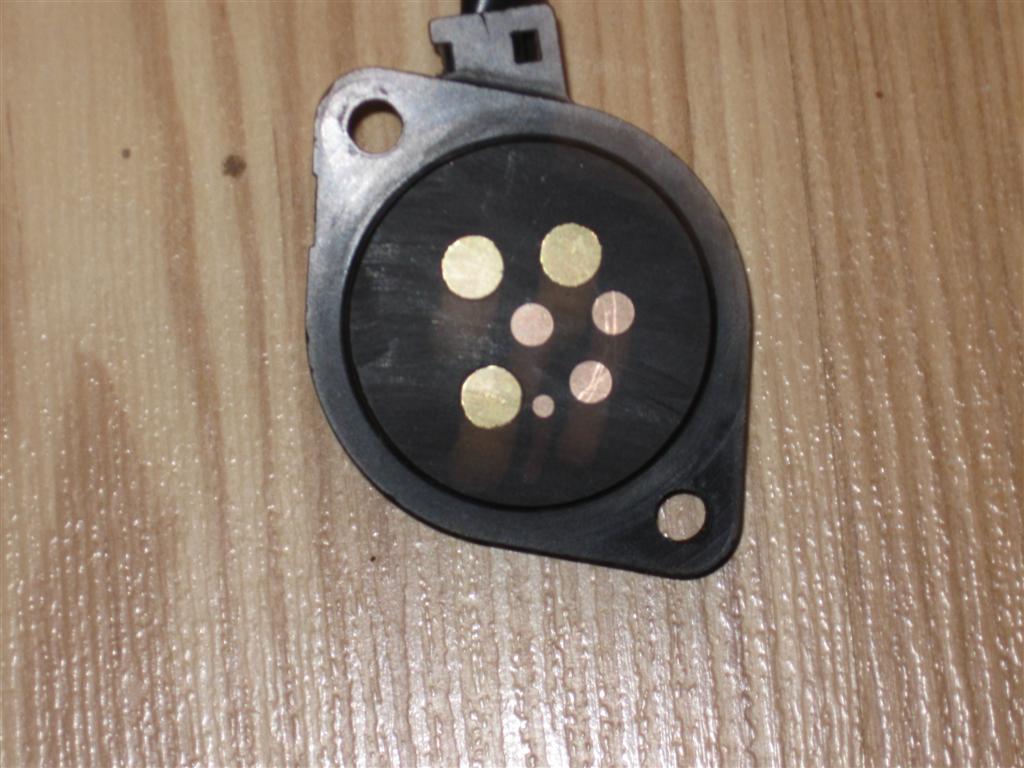

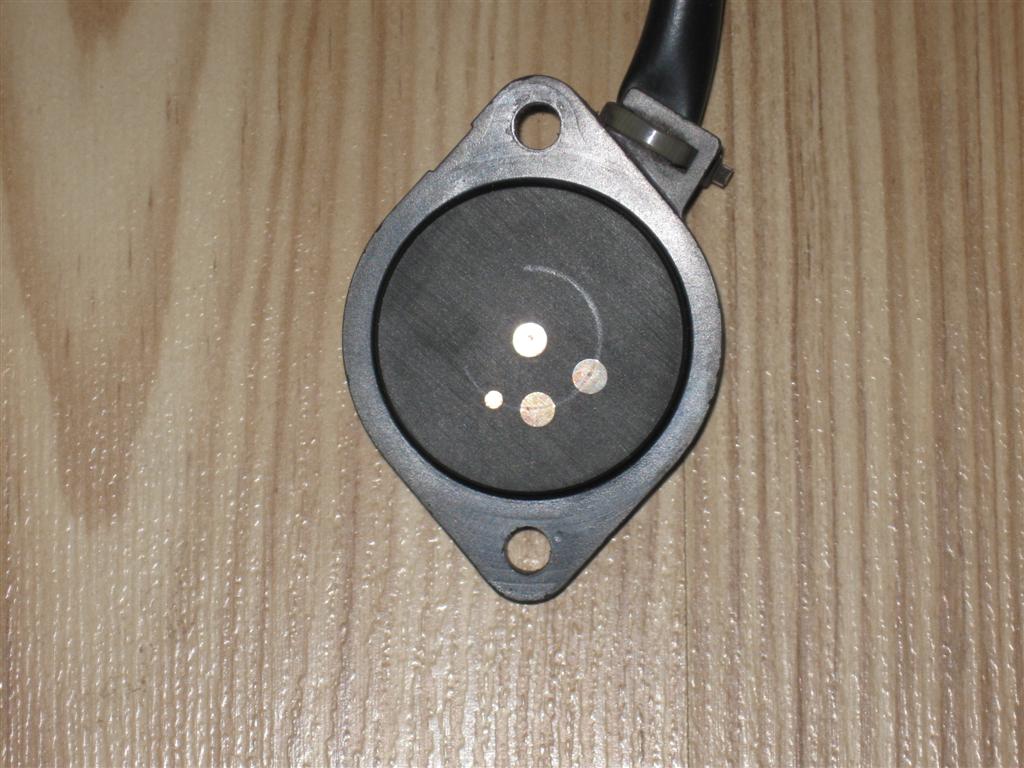

http://www.suzukibandit.cz/openforum/uploads/70_img_3138_large.jpg


http://www.suzukibandit.cz/openforum/uploads/70_img_3139_large.jpg


http://www.suzukibandit.cz/openforum/uploads/70_img_3148_large.jpg


http://www.suzukibandit.cz/openforum/uploads/70_img_3149_large.jpg


http://www.suzukibandit.cz/openforum/uploads/70_img_3223_large.jpg


http://www.suzukibandit.cz/openforum/uploads/70_schema.jpg

... nedej nikdy ničemu mechanickýmu znát, že máš na spěch
XJelen (Člen)
15.09.2009 20:32:26
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

mr.BSE psal:

To se z toho po ass. Já to mám z rexa stažený, mám to hodit k sobě na server, at to nemusíš rozesilat Peko?

no možná by píchlo použít "nahrát obrázek" z horní černé lišty good


Strýcfajtr !!!
Peka (Člen)
15.09.2009 20:47:13
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

dik osi good


B12 neni uz je autobus :)
mr.BSE (Člen)
15.09.2009 20:59:43
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

XJelen psal:
mr.BSE psal:

To se z toho po ass. Já to mám z rexa stažený, mám to hodit k sobě na server, at to nemusíš rozesilat Peko?

no možná by píchlo použít "nahrát obrázek" z horní černé lišty good

jo to jo, ale už to mistr barev vyřešil good


Second Class Citizen
1130 Café Racer
Peka (Člen)
16.09.2009 07:27:34
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

XJelen psal:
mr.BSE psal:

To se z toho po ass. Já to mám z rexa stažený, mám to hodit k sobě na server, at to nemusíš rozesilat Peko?

no možná by píchlo použít "nahrát obrázek" z horní černé lišty good

kurna toho jsem si nevsiml idontknow


B12 neni uz je autobus :)
Billy (Člen)
16.09.2009 07:49:58
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

To uchyceni na palubce je teda hruby smile1


" Co to děláte?? Provádím vtipný úhybný manévr "
http://www.youtube.com/watch?v=UKzNVMzQy4w
Peka (Člen)
16.09.2009 08:39:51
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Billy psal:

To uchyceni na palubce je teda hruby smile1

jj ja vim nic moc. snad najdu cas jak to predelat.


B12 neni uz je autobus :)
morganzd (Člen)
02.03.2010 09:32:29
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Má tu někdo na starým banditovi (s mech. tachecem) nějakej ten kupovanej ukazatel kvaltu??
Mě by zajímalo jak se řeší konkrétně tam ten převod rychlosti (otáčení kola). help


GSF 600 S '99
inkvizitorr (Administrator)
02.03.2010 09:36:24
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

třeba tady:
http://www.yacomi.cz/elektronicke-dopln … p;sort=20a
koupíš snímač otáček, snímač rychlosti a ukazetel a je to.... smokin


doba je temná...
morganzd (Člen)
02.03.2010 09:56:28
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Dík
Sice z toho není poznat jak to je vevnitř udělaný, ale představa by byla. good


GSF 600 S '99
K.a.s.y.m. (Člen)
02.03.2010 10:41:27
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

morganzd psal:

Dík
Sice z toho není poznat jak to je vevnitř udělaný, ale představa by byla. good

co chceš vidět vevnitř bigsmile dáš jedno extra čidlo na rychlost jedno extra čidlo na otáčky...z původní elektroinstalace bandita použiješ jen napájení od baterky...respektive klíčku bigsmile


:-D Žabí zelená ?? a co jako :-D
morganzd (Člen)
02.03.2010 12:06:51
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Nic, jen mě zajímalo, zda to je indukčně nebo opticky.
Já to kupovat nebudu, ani toto ani ten ukazatel...


GSF 600 S '99
morganzd (Člen)
03.03.2010 21:59:09
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Když už se o tom tady bavíme... redface
Má tu někdo na banditovi namontovaný toto:?? http://www.yacomi.cz/snimac-rychlosti-s … 9841e36bb9
Jak a kam se to montuje (asi na vidlici, ale kam???)???


GSF 600 S '99
osiris (Člen)
03.03.2010 22:08:31
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

...kam chceš, blízko čehokoliv co se točí jízdou


... nedej nikdy ničemu mechanickýmu znát, že máš na spěch
morganzd (Člen)
03.03.2010 22:50:00
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

osiris psal:

...kam chceš, blízko čehokoliv co se točí jízdou

Ježišmarjá help... soráč, ale tohle je odpověď napussy, tos nemusel psát... to je asi jasný že někde kde se z otáčení dá odvodit (indukovaným napětím, nejspíš) rychlost.
Já si jen nedokážu představit nějaký konkrétní místo, kam se to zašroubuje... kde by na to byla díra... Myslel jsem že to tu někdo na bandasce má. Holt se budu muset o víkendu podívat do kůlny.


GSF 600 S '99
KOVAL (Člen)
03.03.2010 22:56:38
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

to čidlo musí bejt poměrně blízko něčeho co se votáčí jak psal onasis a navíc jaksi je to indukční tak jako takže to potřebuje třeba například bejt přidělaný vzadu na kyvce,vedle brzdiče,nasměrovaný na hlavy šroubů držících kotouč třeba  a ty šrouby dělaj ty impulsy..
přidělaný to je třeba skrze hliníkovou pásovinu někde např. pod šroubem brzdiče  vod tý hlavy šroubu aby to snímalo to musí bejt cca max. 2mm..

morganzd (Člen)
03.03.2010 23:05:35
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

KOVAL psal:

to čidlo musí bejt poměrně blízko něčeho co se votáčí jak psal onasis a navíc jaksi je to indukční tak jako takže to potřebuje třeba například bejt přidělaný vzadu na kyvce,vedle brzdiče,nasměrovaný na hlavy šroubů držících kotouč třeba  a ty šrouby dělaj ty impulsy..
přidělaný to je třeba skrze hliníkovou pásovinu někde např. pod šroubem brzdiče  vod tý hlavy šroubu aby to snímalo to musí bejt cca max. 2mm..

ano... to všechno na webu umím najít či odvodit (princip), ale konkrétní řešení na B třeba i s fotkou tu asi nenajdu bad Btw. co by na to řekli na STK, je to v cajku?
No nic, necháme to plavat smile2


GSF 600 S '99
morganzd (Člen)
03.03.2010 23:09:41
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

KOVAL psal:

...a ty šrouby dělaj ty impulsy...

Ještě upřesním, že tam nejsou impulsy. Je to indukovaný napětí (změnou mag. pole prostředí). 2mm od rotační součásti, to sedí, právě proto mě zajímá, kam se to tak asi dává, aby z toho neměl někde někdo (STK) pupínky...


GSF 600 S '99
K.a.s.y.m. (Člen)
04.03.2010 07:10:03
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

na STK ti na to nic neřeknou nemá důvod je to zajímat.
nechceš nad tim řešenim na Béčko popřemejšlet sám???mozek se ti tim nepřetíží neboj bigsmilebigsmile


:-D Žabí zelená ?? a co jako :-D
morganzd (Člen)
04.03.2010 09:35:23
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

K.a.s.y.m. psal:

na STK ti na to nic neřeknou nemá důvod je to zajímat.
nechceš nad tim řešenim na Béčko popřemejšlet sám???mozek se ti tim nepřetíží neboj bigsmilebigsmile

A co když...? bigsmile
No jasně že jo, jenže se do kůlny k motyce dostanu až v neděli, takže jsem se snažil získat nějaké info.


GSF 600 S '99
jimacu (Člen)
20.03.2010 22:01:57
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

POZOR!!! zapojení ukazatele kvaltu podle tohodle schéma není uplně funkční, hoří napájecí odpor, jinak to vlastně chodísurprisedJestli se mi to povede, tak hnedle posílám opravu. Ještě jsem to nedostavěl,ale bude to supersmile1, skoro zadarmo. Nejsem bastlil,ale začíná mě ta elektronika bavit, lepší jak sudoku, a ještě je z toho užitek.good

jimacu (Člen)
20.03.2010 22:12:31
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

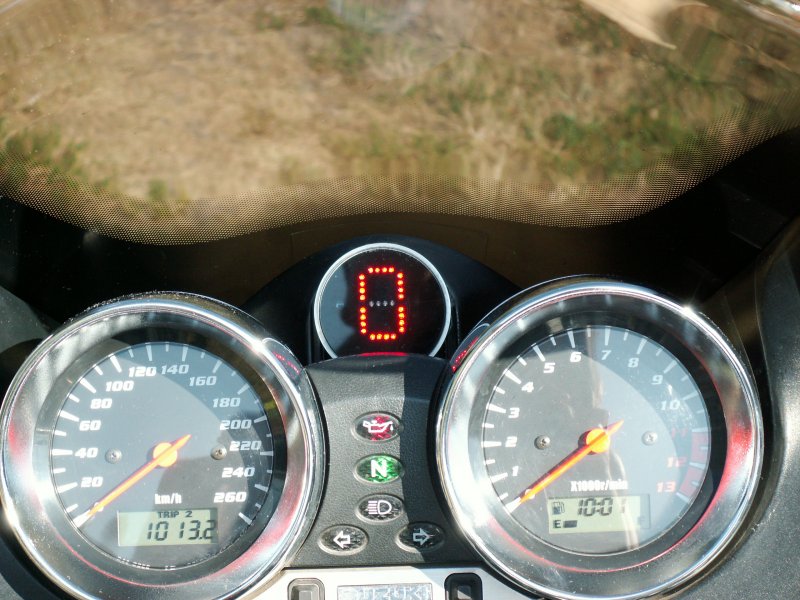

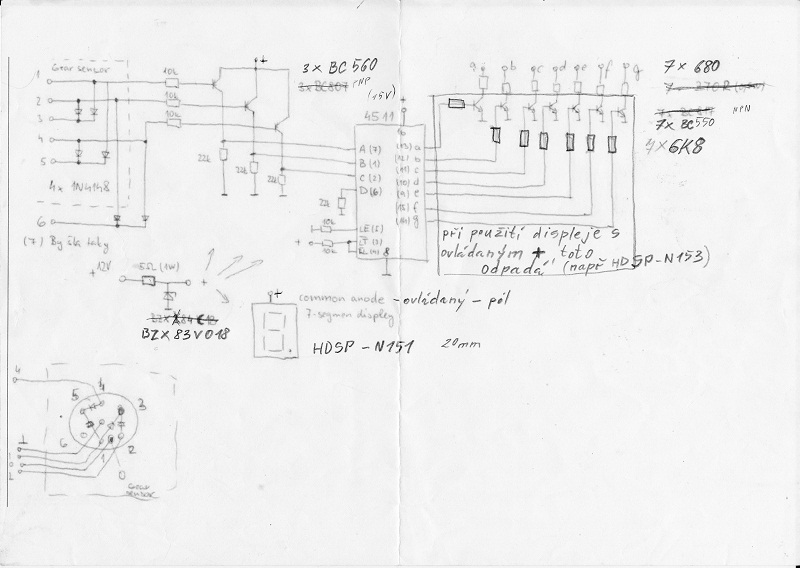

Uprava schema ukazatele kvaltu.surprised

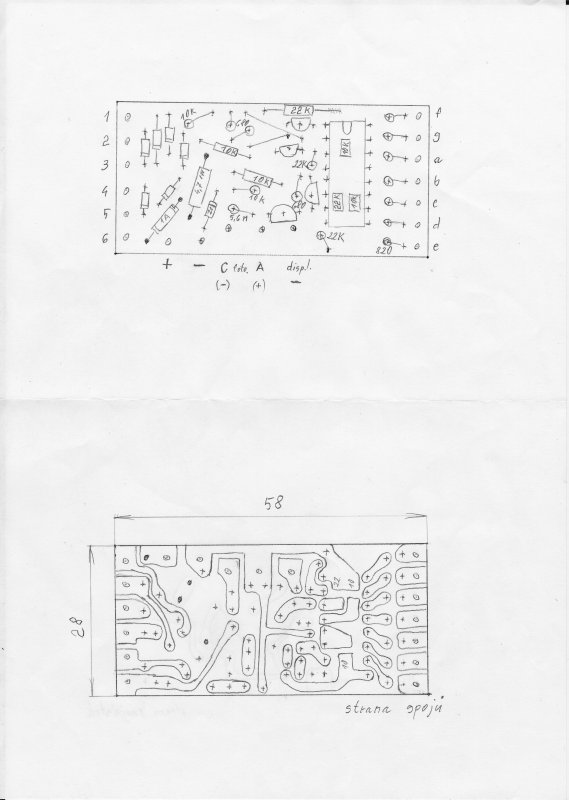

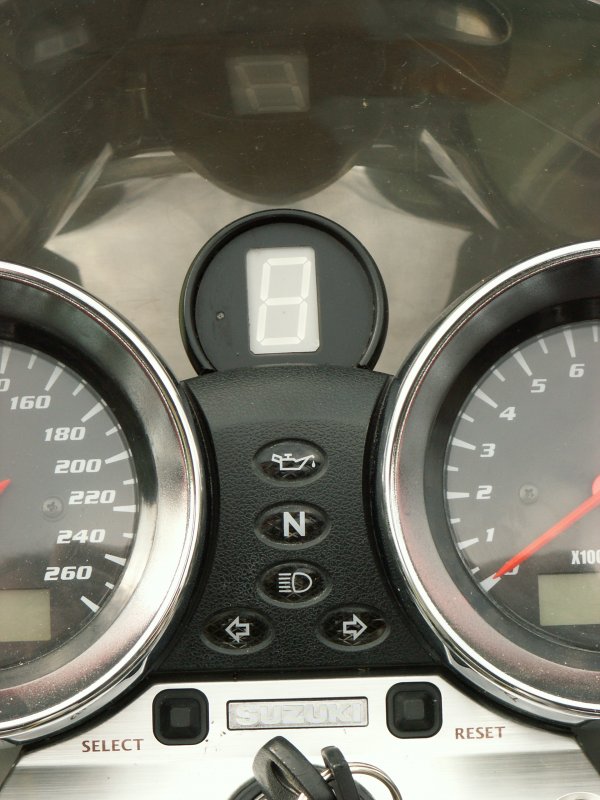

http://www.suzukibandit.cz/openforum/uploads/2191_img_800x600.jpg



řízení jasu dipleje

http://www.suzukibandit.cz/openforum/uploads/2191_stmivaci_obvod_2.jpg
Kelly01 (Člen)
20.03.2010 22:37:34
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Tak tuhle školu si dám takybigsmile


God Save The Queen!
Ondráš (Člen)
20.03.2010 23:56:15
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Kelly01 psal:

Tak tuhle školu si dám takybigsmile

Vogu, ale elektrikáři maj komplexní čísla. Rozmysli si to.smile1


Vše staré opěvuji a nic nového mi nevoní.
Kelly01 (Člen)
21.03.2010 08:30:49
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

To nejde řešit nerovnovnicema a grafem s cecíkem dolů nebo nahorusurprised


God Save The Queen!
WenzelB6 (Člen)
21.03.2010 10:41:07
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

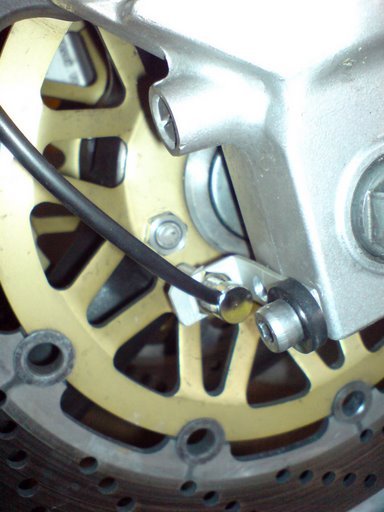

montáž indukčního snímače třeba totok ( kopyrajt Pinzer )

http://www.suzukibandit.cz/openforum/uploads/59_dsc00298.jpg



na řízení dopravníků jsme používali třeba http://www.kotlinsenzory.cz/cs/snimace/ … ukcni.html
( snímali otáčky přímo na chladící vrtuli asynchroňáku 1500 ot/min 8imp/ot )
bylo ale třeba vybírat pro vyšší frekvence než 1000Hz / 1ms páč u motky
z šířky šroubu na kotouči x vobvodová rychlost kola v plnym trpu vyjde ňákej čas.

Peka (Člen)
22.03.2010 19:25:39
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

hori odpor, jiste ze to topi, aby ten displej trochu svitil tak tece vetsi proud, ty odpory maj byt minimalne pul wattovy. Ono to cely neni kdo vi jakej zazrak, na slunicku je hovno videt.
Kadopadne kdo to upravi PLUS!!! byl to takovej nastrel, hlavni bylo pochopit jak to funguje a jak to udelat v tom sensoru. letos chystam pokud budu mit cas sehant lepsi displej a udelat aj lepe mechaniku.


B12 neni uz je autobus :)
VITEK_M (Člen)
23.03.2010 17:47:35
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Ahoj mam suzuki gsx 750f a chci se zeptat jestli pujde ukazatel na muj motor taky... je to vlastně převrtanej bandit...  díky za odpověd

Ještě bych se zeptal jak spíná to čidlo rychlosti na motorce? jak to tam funguje po doplnění kontaktů? nějak si nemůžu vybavit jak to tam spíná který kontakty spolu jsou spojený atd...

Inženýrek (Člen)
23.03.2010 17:57:15
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

VITEK_M psal:

Ahoj mam suzuki gsx 750f a chci se zeptat jestli pujde ukazatel na muj motor taky... je to vlastně převrtanej bandit...  díky za odpověd

Ještě bych se zeptal jak spíná to čidlo rychlosti na motorce? jak to tam funguje po doplnění kontaktů? nějak si nemůžu vybavit jak to tam spíná který kontakty spolu jsou spojený atd...

Nemáš ty tam náhodou normálně digi tacho? Na tyhle "moderní" modely se dělají už přímo snímače, jen to cvakneš na dva kabely a nemusíš nic takovýho řešit jak je to tady v tom případě. Sám mám ukazatel od Gipra a je super good


* Je těžké býti kokotem, konkurence je veliká. *
* Žíj abys jezdil, jezdi abys žil! *
VITEK_M (Člen)
23.03.2010 17:59:09
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Inženýrek psal:
VITEK_M psal:

Ahoj mam suzuki gsx 750f a chci se zeptat jestli pujde ukazatel na muj motor taky... je to vlastně převrtanej bandit...  díky za odpověd

Ještě bych se zeptal jak spíná to čidlo rychlosti na motorce? jak to tam funguje po doplnění kontaktů? nějak si nemůžu vybavit jak to tam spíná který kontakty spolu jsou spojený atd...

Nemáš ty tam náhodou normálně digi tacho? Na tyhle "moderní" modely se dělají už přímo snímače, jen to cvakneš na dva kabely a nemusíš nic takovýho řešit jak je to tady v tom případě. Sám mám ukazatel od Gipra a je super good

Ahoj no digi tacho a digi otáčkoměr tam je ale chci to s tím čidlem, jinak se musí složitě programovat processor.. tohle je jednoduchý řešení

Inženýrek (Člen)
23.03.2010 20:32:04
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

VITEK_M psal:
Inženýrek psal:
VITEK_M psal:

Ahoj mam suzuki gsx 750f a chci se zeptat jestli pujde ukazatel na muj motor taky... je to vlastně převrtanej bandit...  díky za odpověd

Ještě bych se zeptal jak spíná to čidlo rychlosti na motorce? jak to tam funguje po doplnění kontaktů? nějak si nemůžu vybavit jak to tam spíná který kontakty spolu jsou spojený atd...

Nemáš ty tam náhodou normálně digi tacho? Na tyhle "moderní" modely se dělají už přímo snímače, jen to cvakneš na dva kabely a nemusíš nic takovýho řešit jak je to tady v tom případě. Sám mám ukazatel od Gipra a je super good

Ahoj no digi tacho a digi otáčkoměr tam je ale chci to s tím čidlem, jinak se musí složitě programovat processor.. tohle je jednoduchý řešení

Naopak. Tohle je daleko složitější...
Koukám, že i na tvojí motku je Gipro X-type GPX-S01, což je stejný jako na Banďouroj.
Mám ho, funguje super, instalace je na max 10 minut když nejsi zručnej.
Jednoduchej návod na montáž je třeba tady: http://www.suzukibandit.cz/openforum/vi … hp?id=9217
a nejlepší odkaz na nákup tady: http://www.abmoto.cz/cz/sell/3853/shop/ … item=48477


* Je těžké býti kokotem, konkurence je veliká. *
* Žíj abys jezdil, jezdi abys žil! *
Peka (Člen)
23.03.2010 20:36:07
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

VITEK_M psal:

Ahoj mam suzuki gsx 750f a chci se zeptat jestli pujde ukazatel na muj motor taky... je to vlastně převrtanej bandit...  díky za odpověd

Ještě bych se zeptal jak spíná to čidlo rychlosti na motorce? jak to tam funguje po doplnění kontaktů? nějak si nemůžu vybavit jak to tam spíná který kontakty spolu jsou spojený atd...

jde to tam kde je spinac na prevodovce a to funguje tak ze uprostred je - a jen se proste pripojuje rotacnim zpusobem k vyvodum jsou tam dva cudle na pruzince.


B12 neni uz je autobus :)
VITEK_M (Člen)
23.03.2010 20:50:46
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Jasně rozumim a k čemu tam jsou teda diody? protože nechapu jak to muže chodit pomoci toho BCD převodu...  vrtá mi to hlavou..

VITEK_M (Člen)
23.03.2010 20:52:23
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

ještě k tomu gipro -- nebudu dávat 2000 když si to za 40 kaček vyrobim... teda pokud to jde i u mý motorky... já jen nechapu princip jak pozná třeba 5 ku od 6 ky

Inženýrek (Člen)
23.03.2010 20:55:03
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

VITEK_M psal:

ještě k tomu gipro -- nebudu dávat 2000 když si to za 40 kaček vyrobim... teda pokud to jde i u mý motorky... já jen nechapu princip jak pozná třeba 5 ku od 6 ky

Jo jistě, tak pokud máš takovýhle možnosti, tak vo tom ani po tom evil


* Je těžké býti kokotem, konkurence je veliká. *
* Žíj abys jezdil, jezdi abys žil! *
VITEK_M (Člen)
23.03.2010 20:56:11
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Inženýrek psal:
VITEK_M psal:

ještě k tomu gipro -- nebudu dávat 2000 když si to za 40 kaček vyrobim... teda pokud to jde i u mý motorky... já jen nechapu princip jak pozná třeba 5 ku od 6 ky

Jo jistě, tak pokud máš takovýhle možnosti, tak vo tom ani po tom evil

Jasně o tom to je smile1 navíc sem trochu kutil ted sem si vyrobil vyhřívaný hefty s 5 ti polohovou regulací

Inženýrek (Člen)
23.03.2010 21:04:49
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

VITEK_M psal:
Inženýrek psal:
VITEK_M psal:

ještě k tomu gipro -- nebudu dávat 2000 když si to za 40 kaček vyrobim... teda pokud to jde i u mý motorky... já jen nechapu princip jak pozná třeba 5 ku od 6 ky

Jo jistě, tak pokud máš takovýhle možnosti, tak vo tom ani po tom evil

Jasně o tom to je smile1 navíc sem trochu kutil ted sem si vyrobil vyhřívaný hefty s 5 ti polohovou regulací

Až to stvoříš, tak sem kdyžtak dej pak výsledek.
Mám ale takový divný tušení, že za 40 peněz koupíš možná tak papír a fix na to aby jsi si ty kvalty mohl zapisovat idontknow


* Je těžké býti kokotem, konkurence je veliká. *
* Žíj abys jezdil, jezdi abys žil! *
VITEK_M (Člen)
23.03.2010 21:08:46
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

I prd velebnosti Dle schematu koupíš segmentovej displej cca 30 kč pak par diod to je tak po koruně za kus, pak 3 tranzistory po 3 korunach a pak 3 odpory po koruně no a ještě ke kazdý led v segmenti odpurek... to je vše... pak drát a pájku ale to doma je takže jetsli 60 kč tak to bude přesnější

VITEK_M (Člen)
23.03.2010 21:10:21
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

jo a ty rukojeti nafotim...  nemam se za co stydět

Inženýrek (Člen)
23.03.2010 21:18:49
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Tak to jo, nemám představu co může stát právě třeba dysplej, jestli je to vážně takhle jednoduchý, tak to potom jooo good


* Je těžké býti kokotem, konkurence je veliká. *
* Žíj abys jezdil, jezdi abys žil! *
VITEK_M (Člen)
23.03.2010 21:32:40
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

pOŘád se mi nedostalo odpovědí jak to funguje smile2

jimacu (Člen)
24.03.2010 16:13:18
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Těma diodama se dělá binární kod, se kterym pracuje ten budič . Tranzistory za diodama dělaj z mínusu plus, protože se na tom sensoru se spíná mínus a nejde jinak, a budič pracuje s plusem. Z výstupů budiče leze plus, na ten se dá přes odpor, který sráží napětí, a kterym se nastavuje zatížen , připojit rovnou displej s ovládaným plusem. Tenhle budič snese 20mA, tak podle toho vybírejte diplej. Pozor ten odpor muže bejt u každeho tipu displeje jinej.
displej 20 mm            69,-  ,    4511        15,-  ,   ostatní jsou korunovky.

Mužete se vydat jednodušší cestou:   sensor - odpor - ledka (ke každýmu kvaltu jedna).smokin

Peka (Člen)
24.03.2010 19:09:43
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

jimacu psal:

Těma diodama se dělá binární kod, se kterym pracuje ten budič . Tranzistory za diodama dělaj z mínusu plus, protože se na tom sensoru se spíná mínus a nejde jinak, a budič pracuje s plusem. Z výstupů budiče leze plus, na ten se dá přes odpor, který sráží napětí, a kterym se nastavuje zatížen , připojit rovnou displej s ovládaným plusem. Tenhle budič snese 20mA, tak podle toho vybírejte diplej. Pozor ten odpor muže bejt u každeho tipu displeje jinej.
displej 20 mm            69,-  ,    4511        15,-  ,   ostatní jsou korunovky.

Mužete se vydat jednodušší cestou:   sensor - odpor - ledka (ke každýmu kvaltu jedna).smokin

presne tak diodama jsme zaridili ziskani BCD kodu je tam moznost az do 7 kvaltu :) Problem je displej obycejne displeje nemaj dobrou svitivost, ja to mam tam nabuzene pres 30mA a dobre to funguje ve stinu, pod mrakem, ale jak zasviti tak prd videt, Lepsi priplatit a sehnat svitivejsi displej to ale neni tak jednoduche.

Jednodussi cesta je prave ty diody a myslim ze se ji asi vydam, misto toho hnusu mi tam budou svitit barevne diody :)


B12 neni uz je autobus :)
roman.v (Člen)
27.03.2010 19:19:18
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Peka psal:

je to uplne jednoduche a trivialni.

jsou tam 3 kontakty neutral, 2 a 3 plus stred zem (-), musi se to oddelat ten sensor, ze strany co je kabel se musi vydlabat ten silikon dostanete z tama nekolik vystupku bez kontaktu. Je treba ve stredu tech vystupku udelat dirku na 2.5mm sroubek se zapustnou hlavickou z mosazi - da se pajet. vyvrat pak zavit a dodelat lehke zapusteni. Pro B12 dodelat jen 1 4 5, pro B6 jeste 6. nasroubovat sroubky lehounce dotahnout ze strany vystupku zajistit matickou zapajet cinem. pak na brusku jde to zbousit ze strany kotouce, lehce a je to rovne. tak je upravenej vychozim zpusobem sensor, ted jen vybrat jak kdo chce zobrazovat razenou rychlost. Vetsinou 7-segmentovym displejem, abych pouzil minimum vodicu tak jsem do gear sensoru napajel 4 diody tak abych ziskal binarni kod pro max. 7 rychlosti. takze ze senzoru vychazi celkem 5 vodicu. jeden (-), jeden puvodni neutral jdouci zpet s minus do konektoru pod sedlem a 3 ovladaci signaly pro displey. displey jsem udelal ze 7 segmentovky a budice 7segmentovky plus obvody na rizeni budice, k tomu jsem si musel jeste vypichnout +12V a (-) z konektoru pro budiky.

Je to pro nekoho kdo umi bastlit elektroniku a manualni veci, je to reseni tak podomacku, ale nezavisi na nejakych otackach a rychlosti motorky, da se pouzit na starsi bandity ukazuje to okamzite zarazenou rychlost. nevyhoda zatim jsem nesehnal displey s vetsim svitem v zelene barve.smile2

jinak se podivejte na banditprostor do slozky peka tam dam fotky schema displeje.

Takhle upravíš ten senzor - krytku, co se tam montuje pak zpátky. Máš nějak přesně rozměřený, kde udělat ty další díry? Nebo to oměřuješ podle zařazenýho kvaltu? Na tý pevný části je takový výstupek, který se asi natáčí podle zařazený rychlosti a tím kontaktem se to asi ukostří, tj. pak přes diodu prochází proud a kontolka svítí. Takže asi nejdůležitější je vychytat polohu při dalších rychlostech 1,4,5,6, navrtat ty nový kontakty a natáhnout nový drát. Ten drát od neutrálu jsi nechával původní?
Díky za info.good


Don´t worry, be Bandit!
roman.v (Člen)
27.03.2010 19:28:24
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Peka psal:
jimacu psal:

Těma diodama se dělá binární kod, se kterym pracuje ten budič . Tranzistory za diodama dělaj z mínusu plus, protože se na tom sensoru se spíná mínus a nejde jinak, a budič pracuje s plusem. Z výstupů budiče leze plus, na ten se dá přes odpor, který sráží napětí, a kterym se nastavuje zatížen , připojit rovnou displej s ovládaným plusem. Tenhle budič snese 20mA, tak podle toho vybírejte diplej. Pozor ten odpor muže bejt u každeho tipu displeje jinej.
displej 20 mm            69,-  ,    4511        15,-  ,   ostatní jsou korunovky.

Mužete se vydat jednodušší cestou:   sensor - odpor - ledka (ke každýmu kvaltu jedna).smokin

presne tak diodama jsme zaridili ziskani BCD kodu je tam moznost az do 7 kvaltu :) Problem je displej obycejne displeje nemaj dobrou svitivost, ja to mam tam nabuzene pres 30mA a dobre to funguje ve stinu, pod mrakem, ale jak zasviti tak prd videt, Lepsi priplatit a sehnat svitivejsi displej to ale neni tak jednoduche.

Jednodussi cesta je prave ty diody a myslim ze se ji asi vydam, misto toho hnusu mi tam budou svitit barevne diody :)

Přesně to si říkám taky - různě barevný diody na 2 a 6, víc vlastně není potřeba. Pak by to bylo jednoduchý zapojení - do diody přivést + a poloha gear sensoru by to podle kvaltu ukostřila. Jestli to teda správně chápu.


Don´t worry, be Bandit!
roman.v (Člen)
27.03.2010 19:35:35
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

roman.v psal:
Peka psal:
jimacu psal:

Těma diodama se dělá binární kod, se kterym pracuje ten budič . Tranzistory za diodama dělaj z mínusu plus, protože se na tom sensoru se spíná mínus a nejde jinak, a budič pracuje s plusem. Z výstupů budiče leze plus, na ten se dá přes odpor, který sráží napětí, a kterym se nastavuje zatížen , připojit rovnou displej s ovládaným plusem. Tenhle budič snese 20mA, tak podle toho vybírejte diplej. Pozor ten odpor muže bejt u každeho tipu displeje jinej.
displej 20 mm            69,-  ,    4511        15,-  ,   ostatní jsou korunovky.

Mužete se vydat jednodušší cestou:   sensor - odpor - ledka (ke každýmu kvaltu jedna).smokin

presne tak diodama jsme zaridili ziskani BCD kodu je tam moznost az do 7 kvaltu :) Problem je displej obycejne displeje nemaj dobrou svitivost, ja to mam tam nabuzene pres 30mA a dobre to funguje ve stinu, pod mrakem, ale jak zasviti tak prd videt, Lepsi priplatit a sehnat svitivejsi displej to ale neni tak jednoduche.

Jednodussi cesta je prave ty diody a myslim ze se ji asi vydam, misto toho hnusu mi tam budou svitit barevne diody :)

Přesně to si říkám taky - různě barevný diody na 2 a 6, víc vlastně není potřeba. Pak by to bylo jednoduchý zapojení - do diody přivést + a poloha gear sensoru by to podle kvaltu ukostřila. Jestli to teda správně chápu.

Můžeš prosím Tě přidat tu druhou fotku s popisem (pohled zvenčí na gear sensor), který výstupek je jaká rychlost? Nebo to navrtat a nachystat vše a pak při různých kvaltech proměřovat volmetrem? ten výstupem by to měl vlastně ukostřit, jestli to správně chápu. Díky


Don´t worry, be Bandit!
Peka (Člen)
27.03.2010 22:03:49
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

roman.v psal:
Peka psal:

je to uplne jednoduche a trivialni.

jsou tam 3 kontakty neutral, 2 a 3 plus stred zem (-), musi se to oddelat ten sensor, ze strany co je kabel se musi vydlabat ten silikon dostanete z tama nekolik vystupku bez kontaktu. Je treba ve stredu tech vystupku udelat dirku na 2.5mm sroubek se zapustnou hlavickou z mosazi - da se pajet. vyvrat pak zavit a dodelat lehke zapusteni. Pro B12 dodelat jen 1 4 5, pro B6 jeste 6. nasroubovat sroubky lehounce dotahnout ze strany vystupku zajistit matickou zapajet cinem. pak na brusku jde to zbousit ze strany kotouce, lehce a je to rovne. tak je upravenej vychozim zpusobem sensor, ted jen vybrat jak kdo chce zobrazovat razenou rychlost. Vetsinou 7-segmentovym displejem, abych pouzil minimum vodicu tak jsem do gear sensoru napajel 4 diody tak abych ziskal binarni kod pro max. 7 rychlosti. takze ze senzoru vychazi celkem 5 vodicu. jeden (-), jeden puvodni neutral jdouci zpet s minus do konektoru pod sedlem a 3 ovladaci signaly pro displey. displey jsem udelal ze 7 segmentovky a budice 7segmentovky plus obvody na rizeni budice, k tomu jsem si musel jeste vypichnout +12V a (-) z konektoru pro budiky.

Je to pro nekoho kdo umi bastlit elektroniku a manualni veci, je to reseni tak podomacku, ale nezavisi na nejakych otackach a rychlosti motorky, da se pouzit na starsi bandity ukazuje to okamzite zarazenou rychlost. nevyhoda zatim jsem nesehnal displey s vetsim svitem v zelene barve.smile2

jinak se podivejte na banditprostor do slozky peka tam dam fotky schema displeje.

Takhle upravíš ten senzor - krytku, co se tam montuje pak zpátky. Máš nějak přesně rozměřený, kde udělat ty další díry? Nebo to oměřuješ podle zařazenýho kvaltu? Na tý pevný části je takový výstupek, který se asi natáčí podle zařazený rychlosti a tím kontaktem se to asi ukostří, tj. pak přes diodu prochází proud a kontolka svítí. Takže asi nejdůležitější je vychytat polohu při dalších rychlostech 1,4,5,6, navrtat ty nový kontakty a natáhnout nový drát. Ten drát od neutrálu jsi nechával původní?
Díky za info.good

neni nic potreba v tom sensoru rozmerovat jsou tam pripravene vystupky staci jen trefit vrtackem stred!


B12 neni uz je autobus :)
Peka (Člen)
27.03.2010 22:10:47
Offline
jimacu (Člen)
28.03.2010 16:57:31
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Ty LED diody vyber s velkou svítivostí,jinak za sluníčka nebudou vidět, v noci je budeš muset zatlumit, oslnujou.
Pozor:  nemůžeš je připojit napřímo, každá má svojí voltáž (3-5V) a zatížitelnost             (20-30mA) , takže na plus větší odpor, hodnota se musí odzkoušet. Nepřepoluj je, nemusej to vydržet, mínus je na tom reflektorku. Takže multimetr, a hrst odporů.smile2 help

jimacu (Člen)
28.03.2010 17:03:50
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

PEKA měl pravdu, hovno to svítí a to jsem vybral červenej displej s co největší svítivostí, a ještě to po zahřátí nějak hapruje (osum kvaltů nemam).smile2

roman.v (Člen)
28.03.2010 19:31:58
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Já jsem spíš uvažoval to udělat podobně, jako je čidlo neutrálu - prostě kontakt v gear sensoru by sepnul světýlko. Nepotřebuju, ukazovat, jakou tam mám rychlost - stačí mi 2 a 6. Platí to uspořádání výstupků i na B6? Zkusím poslat obrázek v pohledu shora. Vidím tam celkem 8 výstupků po obvodu, tak abych tu šestku nenavrtal jinam. 2 by tam měla být z výroby.


Don´t worry, be Bandit!
osiris (Člen)
28.03.2010 19:41:21
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

...a nebylo by lepší už to začít počítat na kuličkovým počítadle? bigsmile

ps: jsem vůl, vím to coolsmile1


... nedej nikdy ničemu mechanickýmu znát, že máš na spěch
Peka (Člen)
28.03.2010 19:41:58
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

ja mam problem jeste za deste do kabelu zatece voda a neukazuje to.

Diody pres spinani do zeme jde udelat jiste, je to to nejjednodussi 6 rychlosti 8 vodicu s neutralem.

Jestli chces 6 stupen tak je to hned vedle 1 posledni vystupek, myslim, Jeden je navic a to je presne o 180 stupnu jak neutral myslim


B12 neni uz je autobus :)
Peka (Člen)
28.03.2010 19:44:49
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Peka psal:

ja mam problem jeste za deste do kabelu zatece voda a neukazuje to.

Diody pres spinani do zeme jde udelat jiste, je to to nejjednodussi 6 rychlosti 8 vodicu s neutralem.

Jestli chces 6 stupen tak je to hned vedle 1 posledni vystupek, myslim, Jeden je navic a to je presne o 180 stupnu jak neutral myslim

http://www.suzukibandit.cz/openforum/up … _large.jpg

6 by mela byt ten vlevo na hore, rychlosti jsou v sestiuhelniku tj. po 60 stupnich


B12 neni uz je autobus :)
roman.v (Člen)
28.03.2010 19:58:17
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Tak posílám obrázek - pohled shora s popisem jednotlivých kvaltů.Snad jsem to popsal správně. jenom nevím, co ten osmý výstupek. Pro kvalt 2 by to mělo být nachystáno, čili připájet kablík. Pro kvalt 6 teda udělat výše popsanou úpravu. Může to ještě někdo skouknout? Díky good

http://www.suzukibandit.cz/openforum/uploads/990_gear_sensor_popis.jpg

Don´t worry, be Bandit!
Peka (Člen)
28.03.2010 21:17:03
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

takhle by to melo byt spravne za 5 je uz jen 6


B12 neni uz je autobus :)
jimacu (Člen)
31.03.2010 15:35:28
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

POZOR! pro ty co uvažujou o ukazateli s displejem, další problém. Diody ve snímači na převodovce (pro BCD kod) se mi přehřívaly a potom ukazovali osmičku. Vyvedl jsem všechny dráty ven, připojil diody pod sedlem a je po problému. Diody jsou sice do 200 °C, ale začnou propouštět mnohem dřív.
Displej není na slunci moc vidět, už jsem objednal menší s podobnou svítivostí,  utopím ho hluboko, abych ho zastínil. Nevzdávám to , až to vychytám dám k dispozici celej návod, s deskou spojů. smokin

jimacu (Člen)
31.03.2010 15:42:03
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Moje prozatimní verze, nový menší displej utopím  co nejdál to půjde, do nějakýho tunýlku.

http://www.suzukibandit.cz/openforum/uploads/2191_pict0457.jpg
Peka (Člen)
31.03.2010 22:12:03
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

jimacu psal:

POZOR! pro ty co uvažujou o ukazateli s displejem, další problém. Diody ve snímači na převodovce (pro BCD kod) se mi přehřívaly a potom ukazovali osmičku. Vyvedl jsem všechny dráty ven, připojil diody pod sedlem a je po problému. Diody jsou sice do 200 °C, ale začnou propouštět mnohem dřív.
Displej není na slunci moc vidět, už jsem objednal menší s podobnou svítivostí,  utopím ho hluboko, abych ho zastínil. Nevzdávám to , až to vychytám dám k dispozici celej návod, s deskou spojů. smokin

cece nj motor ma teplotu pres 100 stupnu olejac. na to jsem zapomel, ty diody zacnou sami vodit teplem, sakra


B12 neni uz je autobus :)
jimacu (Člen)
30.07.2010 16:51:04
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

VYCHYTANY zapojení, nevadí ani vlhko v kabelu headshake smile1 .

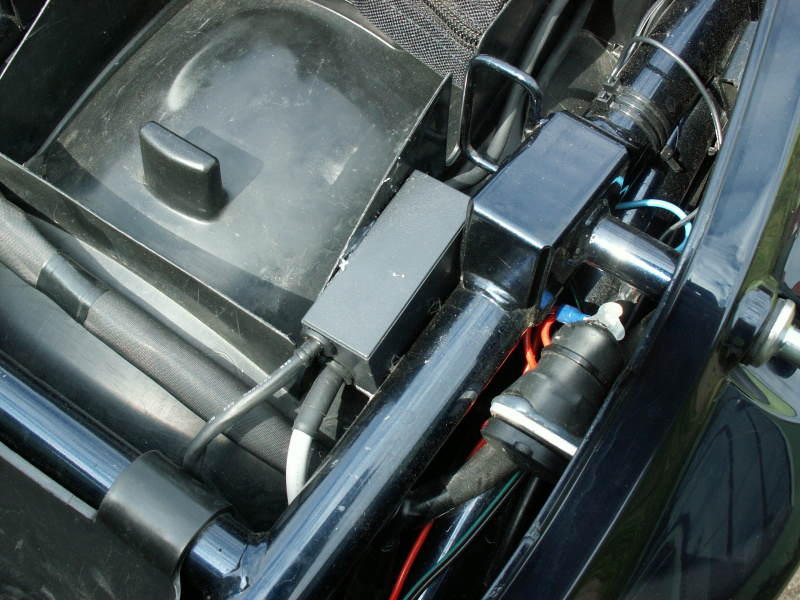

7 segmentovku jsem složil z ledek, prodávaný málo svítěj , tohle je dobře vidět i v tmavym plexi na sluníčku, má to automatickou regulaci jasu, ovládání je v krabičce pod sedlem, napájení od stoplampy. smokin

http://www.suzukibandit.cz/openforum/uploads/2191_pict1041.jpg


http://www.suzukibandit.cz/openforum/uploads/2191_pict4083.jpg


http://www.suzukibandit.cz/openforum/uploads/2191_schema.jpg

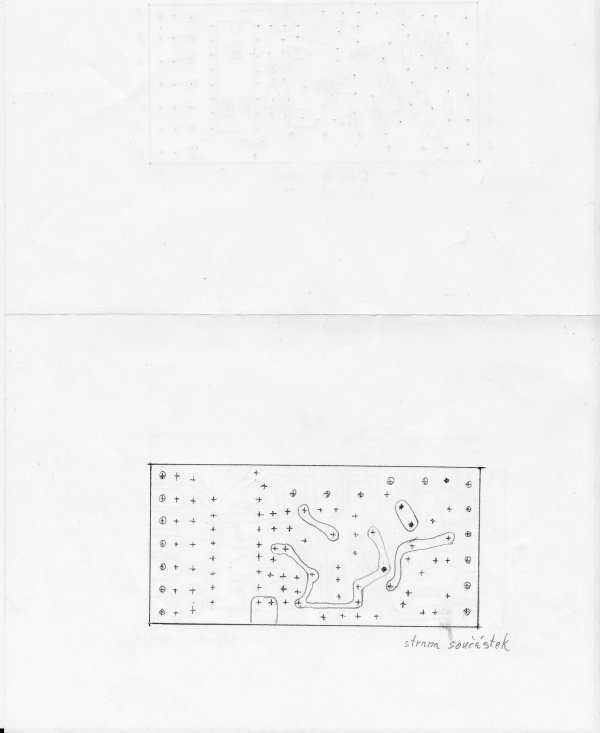

http://www.suzukibandit.cz/openforum/uploads/2191_spoj_1.jpg


http://www.suzukibandit.cz/openforum/uploads/2191_spoj_2.jpg


Můžu poslat i seznam součástek, v GM vyjdou na 500,-

WenzelB6 (Člen)
30.07.2010 19:11:22
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

nápad a provedení IA good český ručičky fungujougoodcool
přitom je to příklad jak z Amára rubrika "Začínáme s elektronikou", se to tušim menovalosmile1

jimacu (Člen)
31.07.2010 08:54:12
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Nejsem profík, spoj maluju ručně, foto cestou to neumím smile2  , ale funguje to dobře.  Jak myslíte, že vipadá ovládání na mojí motorce po všech ůpravách ? sickredface

WenzelB6 (Člen)
01.08.2010 11:55:34
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

WenzelB6 psal:

nápad a provedení IA good český ručičky fungujougoodcool
přitom je to příklad jak z Amára rubrika "Začínáme s elektronikou", se to tušim menovalosmile1

aby si to někdo nevysvětloval špatněredface. nápad a provedení IA good
Myslel jsem to spíš tak, že šéma je prostě jednoduchý.
A plošňák lakem good fotocestou se to nedělá jen v serii.

spidys (Člen)
01.08.2010 20:11:27
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Podobnej sem viděl hír:
http://www.motogadget.com/us/frameset.html

Ale jen že je vzhledově podobnej nic víc sem tim říct nechtěl bigsmile


Hloupý, kdo dává, hloupější, kdo nebere...
Filous (Člen)
01.08.2010 20:24:43
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

jimacu psal:

VYCHYTANY zapojení, nevadí ani vlhko v kabelu headshake smile1 .
7 segmentovku jsem složil z ledek, prodávaný málo svítěj , tohle je dobře vidět i v tmavym plexi na sluníčku, má to automatickou regulaci jasu, ovládání je v krabičce pod sedlem, napájení od stoplampy. smokin
http://www.suzukibandit.cz/openforum/up … ct1041.jpg
http://www.suzukibandit.cz/openforum/up … ct4083.jpg
http://www.suzukibandit.cz/openforum/up … schema.jpg
http://www.suzukibandit.cz/openforum/up … spoj_1.jpg
http://www.suzukibandit.cz/openforum/up … spoj_2.jpg
Můžu poslat i seznam součástek, v GM vyjdou na 500,-

...Jirko, ty si démonsurprisedgoodgoodgood


- BANDIT FOREVER, FOREVER BANDIT -
jimacu (Člen)
02.08.2010 21:31:53
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Ten origo , to je jinej svět.  Do SMD součástek se pouštět nebudu, bylo by to sice menší, ale když něco nevidim, tak s tim nemůžu pracovat. Pak by se to vešlo pod to číslo.

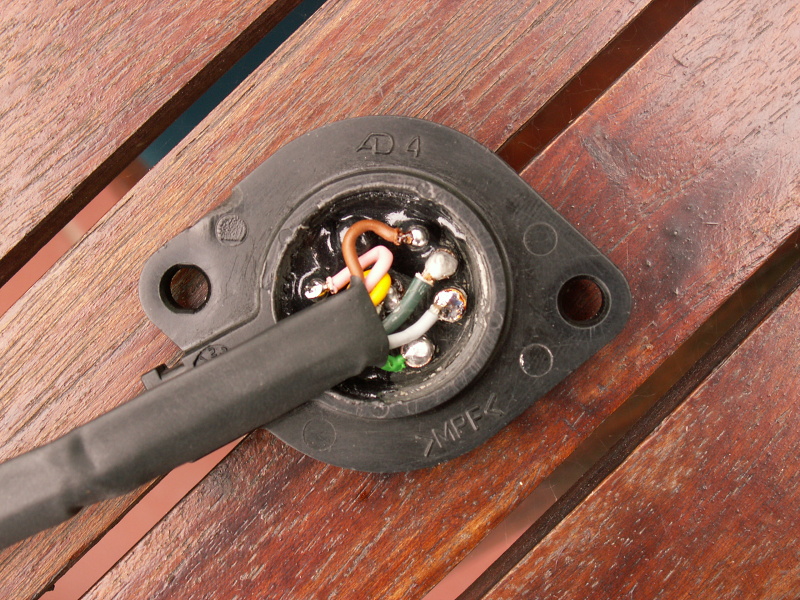

Ozvali se mi kluci s B 99 a GSXR 11, pro ně je to zajímavý, ale já ten starej  snímač neviděl, z něj je vyvedenej jen neutral, nemáte někdo doma nějakej. Jak je tam zalitej ten drát, taky v silikonu?

Filous (Člen)
03.08.2010 08:23:22
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

jimacu psal:

Ten origo , to je jinej svět.  Do SMD součástek se pouštět nebudu, bylo by to sice menší, ale když něco nevidim, tak s tim nemůžu pracovat. Pak by se to vešlo pod to číslo.
Ozvali se mi kluci s B 99 a GSXR 11, pro ně je to zajímavý, ale já ten starej  snímač neviděl, z něj je vyvedenej jen neutral, nemáte někdo doma nějakej. Jak je tam zalitej ten drát, taky v silikonu?

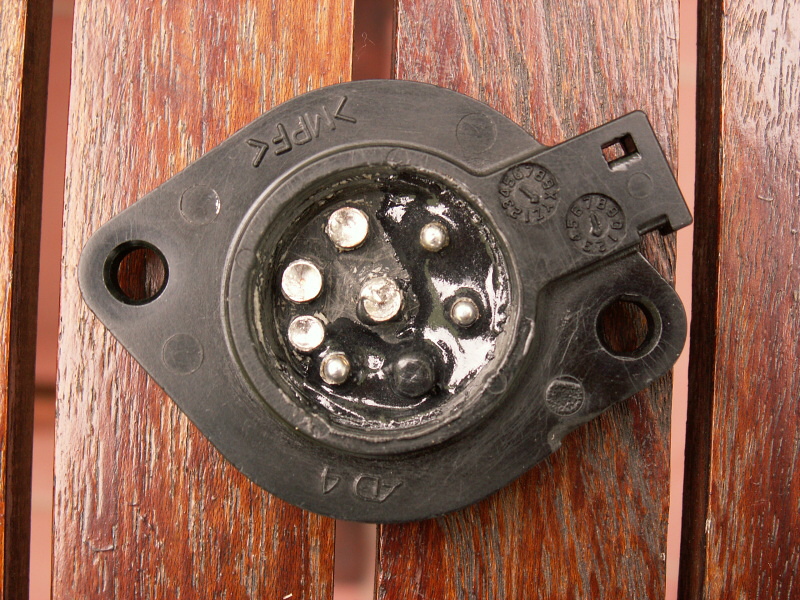

...stará Bandaska a jedenáckovej Gixr má stejně dělanej gear sensor...


- BANDIT FOREVER, FOREVER BANDIT -
jimacu (Člen)
12.08.2010 21:35:00
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Pro odvážné, doplnuju seznam součástek, byl zájem.                                       511-693    LED 1,8            28ks
520-068    L-93DP3BT
427-094    5411 BCD
210-046    BC560C            4ks
633-166    FSPICO-1A F
222-031    BZX83V018
220-003    1N4148            6ks (4ks)
114-495    RR W1 4R7
119-195    RRU 820R            7ks
119-041    RRU 10K            4ks
119-060    RRU 680R            3ks
119-191    RRU 5M6
900-005    R1206 10K            3ks
900-060    R1206 22K
622-105    U-KM25B
626-003    KDF6
622-002    KDF4            2ks
656-237    F0927F-7            1m
651-204    RG-LI10X0.14-BAL            3m

http://www.suzukibandit.cz/openforum/uploads/2191_pict1045.jpg


http://www.suzukibandit.cz/openforum/uploads/2191_pict4084.jpg


http://www.suzukibandit.cz/openforum/uploads/2191_pict4094.jpg


http://www.suzukibandit.cz/openforum/uploads/2191_pict0978.jpg


http://www.suzukibandit.cz/openforum/uploads/2191_pict0980.jpg
K.a.s.y.m. (Člen)
13.10.2010 15:16:01
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

todlenc se mi mooooc líbí a i za to chceš pro mě přijatelný penízegoodgood..ten gear senzor dáváš vyměnou nebo bych ti musel poslat ten svůj??jako je mi to jedno stejně budu mít motor přes zimu venku,ale radši se zeptám smile1
akorát přemejšlím kam to dám když zatim nevim jaký budu mít budíky bigsmile


:-D Žabí zelená ?? a co jako :-D
jimacu (Člen)
13.10.2010 15:57:42
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Co máš za ročník, B 6 nebo 12 . Na výměnu mám , ale když nejezdíš, tak je lepší upravit vlastní.  Kontakt zavrtám přesně tam, kde to je vytlačený, a taky je zbytečný u B12, 99, vozit navíc dva dráty (k šestce a ke kostře).

kuclb (Člen)
13.10.2010 20:03:55
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

jimacu psal:

Co máš za ročník, B 6 nebo 12 . Na výměnu mám , ale když nejezdíš, tak je lepší upravit vlastní.  Kontakt zavrtám přesně tam, kde to je vytlačený, a taky je zbytečný u B12, 99, vozit navíc dva dráty (k šestce a ke kostře).

A na GSX 1400 bys to taky udělal? Tohle cos vyrobil se mi hoodně líbí a bylo by to fajn.
Kdyžtak napiš ano/ne a taky za kolik a co bys kdyžtak potřeboval. Měj se.

K.a.s.y.m. (Člen)
14.10.2010 07:40:06
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

jimacu psal:

Co máš za ročník, B 6 nebo 12 . Na výměnu mám , ale když nejezdíš, tak je lepší upravit vlastní.  Kontakt zavrtám přesně tam, kde to je vytlačený, a taky je zbytečný u B12, 99, vozit navíc dva dráty (k šestce a ke kostře).

je to na B12 motor a elektrika rok od 01 nahoru,ale jak řikám přes zimu to budu mít rozebraný tak klidně pošlu svuj.Až to bude aktuální ozvu se kvůli adrese..díkgood


:-D Žabí zelená ?? a co jako :-D
jimacu (Člen)
14.10.2010 15:43:30
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Na GSX 1400 - nevím, záleží na tom spínači neutrálu, nemusí bejt stejnej jako na Banditu, ale musí se dát upravit. Dál , máš karbec, nebo stříkačku, ty snímaj kvalty, ale do nich se nehrabu  smile2  ( jen do tý doby než ji budu mít taky ). Když budeš v zimě čistit bordel kolem řetězovýho kolečka, tak se podívej jestli tam není taky, motory jsou konstrukčně podobný, proč by vymejšleli něco jinýho. idontknow

midlas (Člen)
31.03.2011 09:30:22
Offline

Re: ukazatel zarazenyho kvaltu U VERZE S MECH.TACHAKEM

Peka psal:

Je treba ve stredu tech vystupku udelat dirku na 2.5mm sroubek se zapustnou hlavickou z mosazi

Kde se schání tenhle šroubek, to tady kolem mě žádná šroubárna nemá kua. bad

Board footer



W3C XHTML 1.0 W3C CSS

Powered by PunBB
© Copyright 2002–2005 Rickard Andersson
design & modifications of punBB: Syky
testing: Inkvizitorr
